Bonjour,
je voudrais avoir votre avis sur le schema de mon futur tableau electrique
est-ce que je ne prevois pas de faire n'importe quoi ?
(pour info la section des cables est definie par defaut par le logiciel que j'ai utilise)
http://notre1eremaison.free.fr/schema/maison.pdf
merci
@+
JCR
Schema tableau electrique
-
jyconnaisrien
- Messages : 56
- Enregistré le : 06/06/08 08:58
- Contact :
bonjour,
Le schéma me semble pas mal mais je pense que tu auras des réponses ici de personnes qui sont bien plus spécialistes que moi.
Toutefois quelques remarques:
-je suis étonné de voir des inter 10A pour tes convecteurs (au passage je te recommande de ne pas placer de convecteur mais plutôt des chauffages à inertie). Cela me semble trop faible (ou trop juste pour le moins), de même que pour la section des fils qui vont en face.
- Je ne vois pas non plus de parafoudre, j'ai cru comprendre qu'en fonction des zones en France, c'était obligatoire ou pas. A toi de voir, cela coûte environ 200 euros mais cela peut aider à ne pas avoir à recabler ton circuit si tu prends la foudre
- Je ne sais pas ce que tu as prévu au niveau sonnette d'entrée mais sache que cela peut se mettre au tableau
- A voir aussi s'il n'y a pas à prévoir de la TBTS (Très basse tension de sécurité) en fonction des zones que tu cherches à éclairer dans ta SdB, il existe des zones où tu dois être en 12 V proche de la baignoire et de la douche
- N'as tu pas besoin de prévoir un télérupteur si tu veux placer plus que 3 inter pour un point d'éclairage?
- Pour l'éclairage extérieur, cela peut être pas mal de prévoir une minuterie débrayable au tableau : pour ma part je l'ai installée (avec un inter à l'intérieur de la maison et un à l'extérieur) et elle me permet d'allumer les éclairages extérieurs pendant le temps que j'ai réglé et le cas échéant, si j'ai besoin d'un allumage plus long, je la positionne en marche forcée.
Le schéma me semble pas mal mais je pense que tu auras des réponses ici de personnes qui sont bien plus spécialistes que moi.
Toutefois quelques remarques:
-je suis étonné de voir des inter 10A pour tes convecteurs (au passage je te recommande de ne pas placer de convecteur mais plutôt des chauffages à inertie). Cela me semble trop faible (ou trop juste pour le moins), de même que pour la section des fils qui vont en face.
- Je ne vois pas non plus de parafoudre, j'ai cru comprendre qu'en fonction des zones en France, c'était obligatoire ou pas. A toi de voir, cela coûte environ 200 euros mais cela peut aider à ne pas avoir à recabler ton circuit si tu prends la foudre
- Je ne sais pas ce que tu as prévu au niveau sonnette d'entrée mais sache que cela peut se mettre au tableau
- A voir aussi s'il n'y a pas à prévoir de la TBTS (Très basse tension de sécurité) en fonction des zones que tu cherches à éclairer dans ta SdB, il existe des zones où tu dois être en 12 V proche de la baignoire et de la douche
- N'as tu pas besoin de prévoir un télérupteur si tu veux placer plus que 3 inter pour un point d'éclairage?
- Pour l'éclairage extérieur, cela peut être pas mal de prévoir une minuterie débrayable au tableau : pour ma part je l'ai installée (avec un inter à l'intérieur de la maison et un à l'extérieur) et elle me permet d'allumer les éclairages extérieurs pendant le temps que j'ai réglé et le cas échéant, si j'ai besoin d'un allumage plus long, je la positionne en marche forcée.
-
jyconnaisrien
- Messages : 56
- Enregistré le : 06/06/08 08:58
- Contact :
Merci pour ces reponses
je te rassure pour les radiateurs, je viens d'acheter des radiateurs a inertie chaleur douce avec programmateur en courant porteur (pas de fil pilote, nickel pour mettre sur une installation existante), chez Thermor 4 modeles Mythic pour les chambres et cuisine et 2 Pallas finition bois pour le salon.
pour le parafoudre, je ne pensais pas que c'etait obligatoire ..arf c'est comme la prise GTL (je n'en vois pas l'interet ... pfff)
par contre j'ai deja fait des modifs sur ce schema en mettant un DD type Hpi pour le congel'
http://notre1eremaison.free.fr/schema/maison_002.pdf
he ben ca va me faire un joli tableau a 6-700 euros ... grrrrrrrr
pour les sections sur le schema c'est le logiciel qui les attribue automatiquement

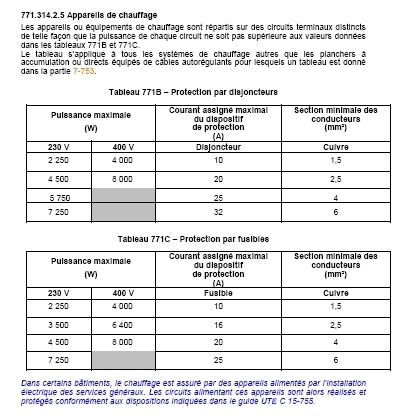

pour les protections des radiateurs, j'ai essayé de suivre la C15-100
@++
JCR
je te rassure pour les radiateurs, je viens d'acheter des radiateurs a inertie chaleur douce avec programmateur en courant porteur (pas de fil pilote, nickel pour mettre sur une installation existante), chez Thermor 4 modeles Mythic pour les chambres et cuisine et 2 Pallas finition bois pour le salon.
pour le parafoudre, je ne pensais pas que c'etait obligatoire ..arf c'est comme la prise GTL (je n'en vois pas l'interet ... pfff)
par contre j'ai deja fait des modifs sur ce schema en mettant un DD type Hpi pour le congel'
http://notre1eremaison.free.fr/schema/maison_002.pdf
he ben ca va me faire un joli tableau a 6-700 euros ... grrrrrrrr
pour les sections sur le schema c'est le logiciel qui les attribue automatiquement
pour les protections des radiateurs, j'ai essayé de suivre la C15-100
@++
JCR
-
webbelette
- Messages : 6
- Enregistré le : 22/08/08 17:10
logiciel schéma électrique
bonjour !
peux-tu nous dire quel logiciel utilises-tu pour dessiner ton schéma électrique, et où le trouver.
Merci
peux-tu nous dire quel logiciel utilises-tu pour dessiner ton schéma électrique, et où le trouver.
Merci
-
jyconnaisrien
- Messages : 56
- Enregistré le : 06/06/08 08:58
- Contact :
Ne confondez pas la GTL Gaine Technique Logement, qui est obligatoire pour les logements neufs depuis plusieurs années, ainsi que pour les grandes renovations necessitants le passage du consuel.
La DCL (décrite ici: http://www.commeunpro.com/infos/actu/do ... grand0208/ ) Celle ci, est maintenant obligatoire dans les mêmes conditions que la GTL. La DCL trouve surtout son intêret dans les logements locatifs, où les remplacements de lustres sont plus fréquents que chez les propriétaires. Parfois au bout de quelques successions de locataires, il ne reste qu'1cm de fil dépassant du plafond (difficile alors de placer une douille chantier)....
Pour vos convecteurs, bien qu'il soit noté que vous pouvez passer du 1,5mm², pensez au futur, et prévoyez un câblage en 2,5mm², même si vous protégez pour l'instant en 10A (ce qui ne peut nuire si vous appareils consomment moins de 7A --> On conserve toujours 1/3 de marge)
Bon courage
La DCL (décrite ici: http://www.commeunpro.com/infos/actu/do ... grand0208/ ) Celle ci, est maintenant obligatoire dans les mêmes conditions que la GTL. La DCL trouve surtout son intêret dans les logements locatifs, où les remplacements de lustres sont plus fréquents que chez les propriétaires. Parfois au bout de quelques successions de locataires, il ne reste qu'1cm de fil dépassant du plafond (difficile alors de placer une douille chantier)....
Pour vos convecteurs, bien qu'il soit noté que vous pouvez passer du 1,5mm², pensez au futur, et prévoyez un câblage en 2,5mm², même si vous protégez pour l'instant en 10A (ce qui ne peut nuire si vous appareils consomment moins de 7A --> On conserve toujours 1/3 de marge)
Bon courage
