Pour intervenir sur une installation existante ou lors de la création d’une installation neuve ou d’une rénovation, il est nécessaire de posséder un appareil de mesure. Les tests les plus courants s’effectuent au moyen d’un multimètre. Celui-ci permet de mesurer la tension, l’intensité, la résistance, la continuité, etc.
Il est inutile d’investir dans un appareil très sophistiqué si vous n’intervenez qu’occasionnellement sur une installation. Préférez toujours un modèle à fusible incorporé qui protège l’appareil en cas de mauvaise manipulation. Les appareils bas de gamme peu onéreux en sont souvent dépourvus et ne pardonnent pas les erreurs de réglage ou de manipulation.
Attention ! Soyez très vigilant lorsque vous effectuez certaines mesures sous tension. Tenez bien les pointes de test par leur partie isolée. Ne débranchez jamais les cordons en cours de mesure. Écartez-vous toujours de la source sous tension avant toute manipulation de l’appareil de mesure.

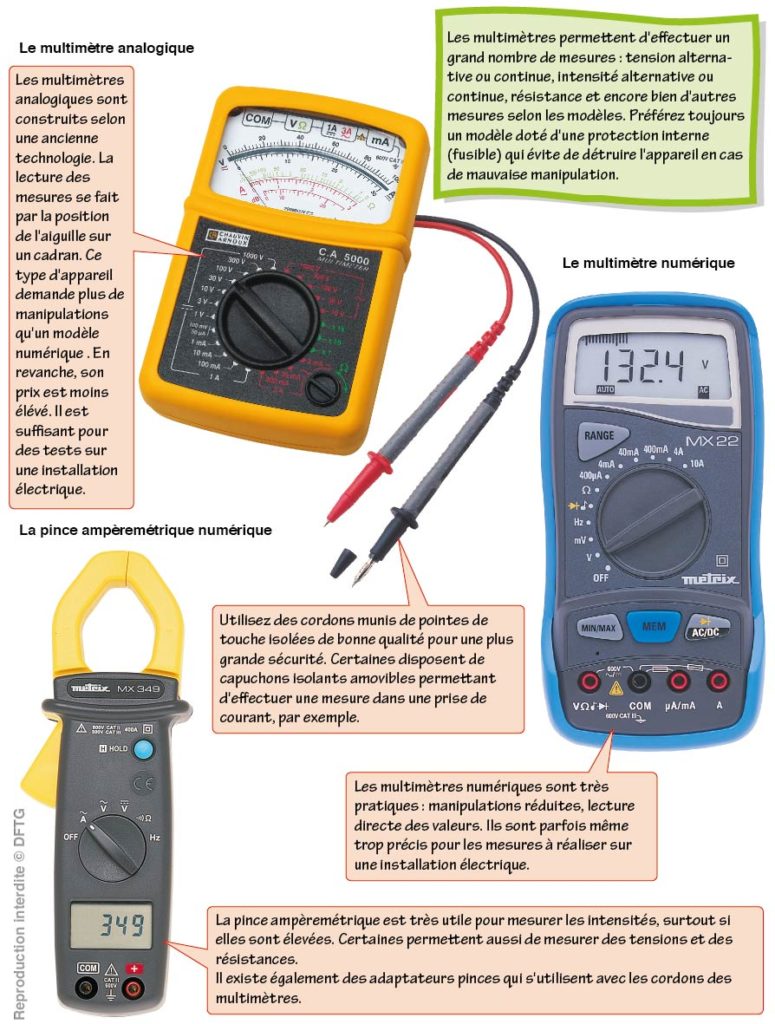

Il existe des multimètres analogiques, c’est-à-dire pourvus d’un cadran et d’une aiguille, et des multimètres numériques où les résultats apparaissent sur un afficheur à cristaux liquides.
Les multimètres analogiques nécessitent plus de manipulations mais sont généralement moins chers. La lecture est moins précise que sur un appareil numérique, mais généralement suffisante pour une installation domestique.
Les multimètres numériques sont précis et offrent une lecture directe des valeurs. Ils sont de plus en plus répandus et leur prix devient abordable. Choisissez néanmoins toujours un appareil de bonne fabrication par mesure de sécurité.
Les multimètres ne sont pas conseillés pour les mesures d’intensités importantes (10 A au maximum). On utilise dans ce cas un autre appareil appelé pince ampèremétrique. Il suffit de passer la pince autour d’un conducteur pour connaître l’intensité qui le traverse. Il n’est pas nécessaire de dénuder le conducteur. Les modèles les plus évolués permettent de mesurer les câbles à plusieurs conducteurs.
Certains multimètres sont proposés avec une pince ampèremétrique en option qui se branche sur les cordons de mesure.
Certains modèles de pinces permettent également de mesurer les tensions et les résistances. Néanmoins, la mesure des intensités n’est pas la plus courante dans les installations électriques.

D’après Le grand livre de l’électricité © DFTG
