L’assemblage des tuyaux en fonte

Les canalisations en fonte demeurent appréciées pour leurs avantages comme la qualité de fabrication, la pérennité et le silence, pour les descentes et les collecteurs…

Pour raccorder deux éléments en fonte courante de type SMU, on utilise un manchon en élas­tomère fretté par un collier en acier inoxydable qui serre les extrémités des tuyaux par l’intermédiaire d’une ou deux vis. La face intérieure du manchon est pourvue d’une butée qui s’interpose entre les deux tuyaux et assure la parfaite étanchéité.

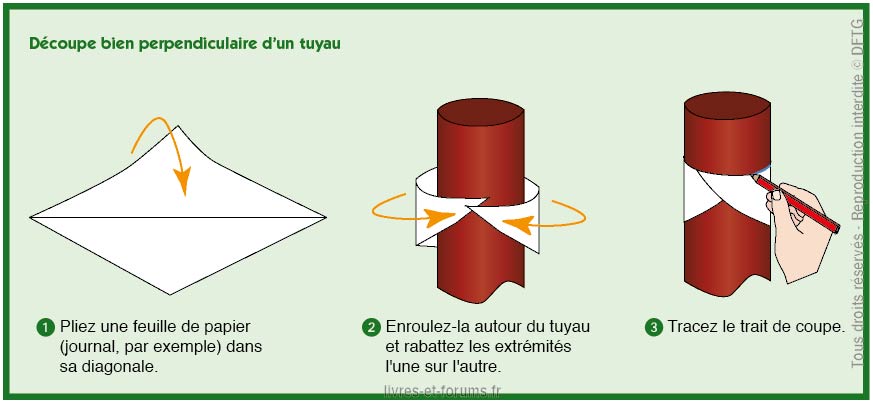

Pour découper un tuyau en fonte, tracez un trait de repérage afin d’obtenir une coupe nette et bien perpendiculaire. Pour obtenir un trait de coupe par­faitement perpendiculaire, pliez une feuille de papier dans sa diagonale, enroulez-la autour du tuyau en super­posant bord à bord les deux extrémités, puis tracez un repère.

Utilisez une scie à métaux ou, mieux, une meuleuse avec disque à métaux. Ébavurez les bords coupés avec une lime.

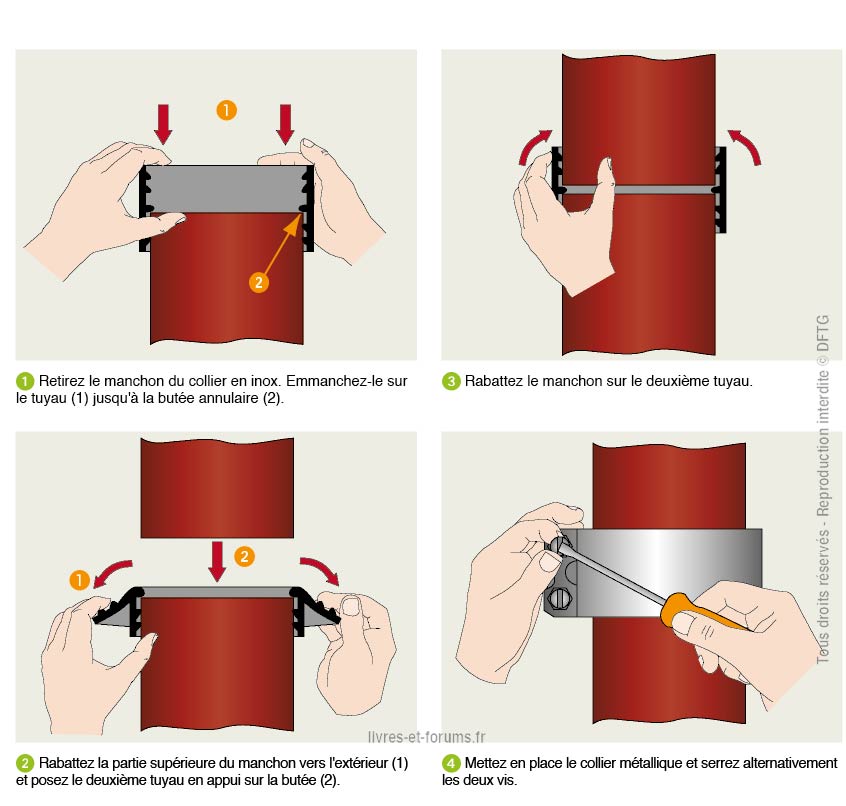

Pour assembler deux tuyaux en fonte SMU  :
• retirez le manchon en caoutchouc de son collier inox ;
• emmanchez le joint en caoutchouc sur l’une des extrémités de l’un des tuyaux, jusqu’à la butée annulaire ;
• rabattez la partie supérieure du manchon vers l’extérieur, sur la partie en place ;
• appliquez l’autre tuyau contre la butée, puis relevez les bords du joint sur le deuxième tuyau ;
• posez le collier autour du manchon, puis serrez alternativement les vis.

D’après La plomberie © DFTG
